38 – Introducción a documentación con Mermaid

Posted on Nov 7, 2021 – - by Franco
Cover del post

Qué es Mermaid

Mermaid es una herramienta que convierte texto y código en diagramas y visualizaciones orientado a desarolladores.

Mermaid nos ayuda a documentar nuestro sistema y nos provee una forma más facil de mantener los diagramas actualizados. Nos reduce el tiempo de cambio de contexto y permite a cualquier persona con un editor de texto poder editar los diagramas.

En este post introductorio veremos qué es, en qué nos ayuda, como usarlo y las ventajas y desventajas de la herramienta.

  • Tipo: Documentación
  • Lenguaje: DSL propio (similar a GraphViz)
  • Construido con: Javascript

Que puedo hacer con Mermaid

Con Mermaid podemos crear imágenes como este diagrama de flujo usando solamente texto.

Flujo simple

graph TD;
    A-->B;
    A-->C;
    B-->D;
    C-->D;

Los diagramas que podemos crear con Mermaid son los siguientes:

  • Diagramas de flujo (Flowchart)
  • Diagramas de Secuencia (Sequence diagram)
  • Diagrama de Gantt (Gantt diagram)
  • Diagrama de Clases (Class diagram)
  • Gráfico de Git - Experimental (Git graph)
  • Diagrama de Entidad-Relacion - Experimental (Entity Relationship Diagram)
  • Diagrama de Recorrido de Usuario (User journey)

Live Demo

El desarollador ha subido el código en Github live demo para probar Mermaid que podemos correr localmente. Además ha subido una instancia en Netlify para probarlo online en Mermaid.live

Aquí podemos ver ejemplos de diagramas e incluso hacer el debugging.

Como integrar

Mermaid es un paquete en Javascript, lo podemos incluir en nuestro proyecto como un CDN o usando algo como Webpack. Para más instrucciones pueden revisar la [documentación oficial].

Nosotros aquí vamos a hacer integración sin bundler. Para ello crearemos un archivo sencillo de HTML con una div con la clase mermaid e incluiremos los scripts al final.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
<!DOCTYPE html>
<html>
	<head><title>Aprendiendo Mermaid | WeMake</title></head>
	<body>
		<!-- Incluir código dentro del siguiente div -->
		<div class="mermaid">
		</div>
	</body>
	<script src="https://cdn.jsdelivr.net/npm/mermaid/dist/mermaid.min.js"></script>
	<script>mermaid.initialize({startOnLoad:true});</script>
</html>

Dentro del <div class="mermaid"> incluimos todo el código de Mermaid a ser compilado. Por ejemplo, si copiamos este código:

gantt
    dateFormat  YYYY-MM-DD
    title       Adding GANTT diagram functionality to mermaid
    excludes    weekends
    %% (`excludes` accepts specific dates in YYYY-MM-DD format, days of the week ("sunday") or "weekends", but not the word "weekdays".)

    section A section
    Completed task            :done,    des1, 2014-01-06,2014-01-08
    Active task               :active,  des2, 2014-01-09, 3d
    Future task               :         des3, after des2, 5d
    Future task2              :         des4, after des3, 5d

    section Critical tasks
    Completed task in the critical line :crit, done, 2014-01-06,24h
    Implement parser and jison          :crit, done, after des1, 2d
    Create tests for parser             :crit, active, 3d
    Future task in critical line        :crit, 5d
    Create tests for renderer           :2d
    Add to mermaid                      :1d

    section Documentation
    Describe gantt syntax               :active, a1, after des1, 3d
    Add gantt diagram to demo page      :after a1  , 20h
    Add another diagram to demo page    :doc1, after a1  , 48h

    section Last section
    Describe gantt syntax               :after doc1, 3d
    Add gantt diagram to demo page      :20h
    Add another diagram to demo page    :48h

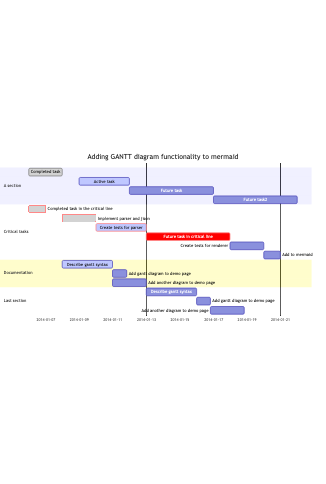

Generamos el siguiente diagrama:

Diagrama de Gantt

Ventajas

  • Fácil de empezar
  • Buenas integraciones (GitLab, Typora, etc)
  • Compatible con Git
  • Diagramas claros y consistentes
  • Varios formatos de exportación

Desventajas

  • Sintáxis no es muy amigable para no-desarrolladores.
  • Dependencia adicional en el proyecto
  • Es como un GraphViz moderno.

Conclusión

Siento que Mermaid es una herramienta que puede facilitar mucho la manutención de los proyectos sobre todo en la documentación y para el onboarding de nuevas personas al proyecto. Al ser fácil de editar y tener buenas integraciones con las herramientas que ya usamos siento que hoy en día es la herramienta perfecta para realizar cualquiera de los diagramas soportados. Si bien es cierto tenemos UML 2.0, StarUML, Monodraw, Draw.io o excalidraw.com que nos proveen más flexibilidad, al generar los gráficos de manera adhoc y en base a código (como UML) le da una ventaja comparativa importante.

Eso es todo por ahora, gracias por leer este post y si te gustó puedes ver los otros posts aquí puede que te guste algun otro.
